  【摘要】环球网校一级建造师频道为您提供一级建造师考试必备的复习资料和试题,供考生复习备考之用,本文为一建市政教材解读:1K416022场区控制测量,是考生必须要熟记和掌握的重点内容。2015年的一级建造师考试将于9月19日至20日举行,环球网校在此提醒广大考生做好复习备考。祝广大考生顺利通过一级建造师考试!

  本条文以垃圾填埋场工程为主,简要介绍市政公用工程场(厂)站的施工控制测量要点。

  (1)市政公用工程现场可分为场区、沿线两种形式,施工控制测量应依据工程特点和实际需要,在施工现场范围内建立测量控制网,选择若干有控制意义的点(称为控制点),按一定的规律和要求构成网状几何图形(称为控制网)。控制网分为平面控制网和高程控制网,场区控制网按类型分为方格网、边角网和控制导线)设定场区控制点位置的工作,称为场区控制测量。测定场区控制点平面位置(x、ManBetX万博y)的工作,称为场区平面控制测量,测定场区控制点高程(H)的工作,称为场区高程控制测量。

  (3)在设计总平面图上,场区的平面位置系用施工坐标系统的坐标来表示。坐标轴的方向与场区主轴线的方向相平行,坐标原点应虚设在总平面图西南角上,使所有构筑物坐标皆为正值。施工坐标系统与测量坐标系统之间关系的数据由设计给出。有的场(厂)区建筑物因受地形限制,不同区域建筑物的轴线方向不相同,因而要布设相应区域的不同施工坐标系统。

  测量坐标系统,系平面直角坐标。一般有国家坐标系统、城市坐标系统等。若总平面图上设计是采用测量坐标系统进行的,则测量坐标系统即为施工坐标系统。

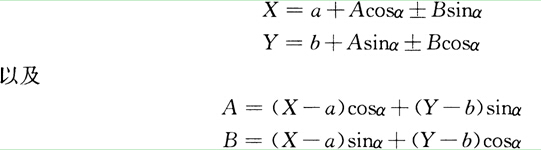

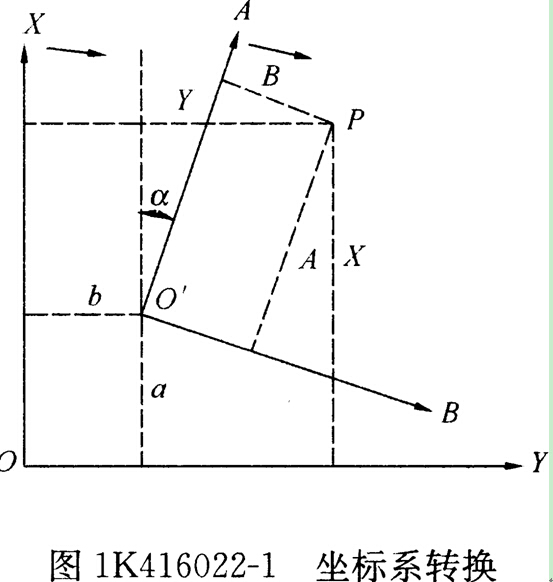

  (4)当施工控制网与测量控制网发生联系时,应进行坐标换算,以便统一坐标系;如图1K416022―1所示,两坐标系的旋向相同,设A为施工坐标系(AOB)的纵轴OA在测量坐标系(XOY)内的方位角,坐标系原点O在测量系内的坐标值,则P点在两坐标系统内的坐标X,Y和A,B的关系式为:

  应根据场区建(构)筑物的特点及设计要求选择控制网类型。一般情况下,建筑方格网,多用于场地平整的大型场区控制;三角测量控制网,多用于建筑场地在山区的施工控制网;导线测量控制网,可视构筑物定位的需要灵活布设网点,便于控制点的使用和保存。导线测量多用于扩建或改建的施工区,新建区也可采用导线测量法建网。

  (1)根据施工方案和场区构筑物特点及设计要求的施测精度,编制工程测量方案。

  (2)办理桩点交接手续,桩点应包括:各种基准点、基准线的数据及依据、精度等级,施工单位应进行现场踏勘、复核。

  (3)开工前应对基准点、基准线和高程进行内业、外业复核。复核过程中发现不符或与相邻工程矛盾时,应向建设单位提出,进行查询,并取得准确结果。

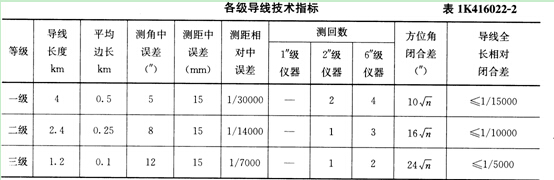

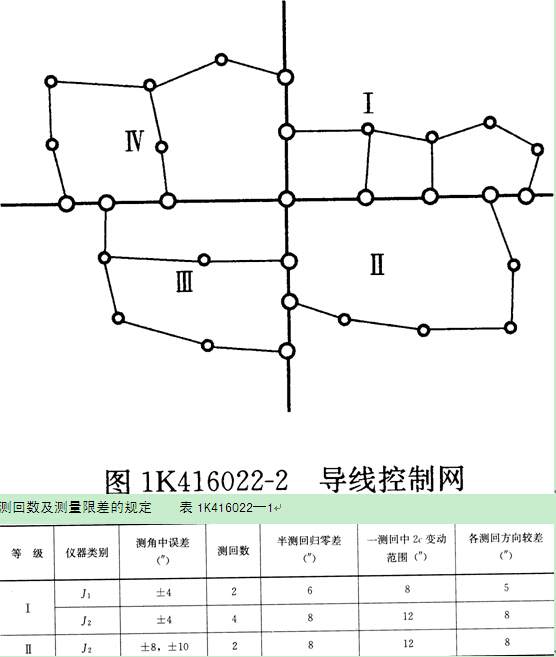

  (1)对于一般场区,通常采用导线法在地面上测定一条附合在已知控制点(一般采用大地控制点或GPS控制点)坐标上的主导线)导线,再根据施工顺序和需求布设加密导线)以主导线上的已知点作为起算点,用导线网来进行加密。加密导线可以按照建筑物施工精度不同要求或按照不同的开工时间,来分期测设。

  (3)导线)根据构筑物本身的重要性和工程砸上杀统性适当的选择导线线路,各条导线应均匀分

  2)各条导线尽可能布成直伸导线,导线网应构成互相联系的环形,构成严密平差图形。

  3)各级导线)选点与标桩埋设。对于新建和扩建的场区,导线应根据总平面图布设,改建区应沿已有道路布网。点位应选在人行道旁或设计中的净空地带。所选之点要便于使用、安全和能长期保存。导线点选定之后,应及时埋设标桩。

  2)角度观测。角度观测采用测回法进行。各级导线的测回数及测量限差与方格网角度观测要求相同,参照下表1K416022-1的规定。

  5)导线网的平差。一级导线网采用严密平差法;二级导线可以采用分别平差法。关于导线网平差方法的选择,必须全面考虑导线的形状、长度和精度要求等因素,导线构成环形,应采用环形平差。附合在已知点上的导线,由于已知点较多,可以采用结点平差法。对于具有2~3个结点的导线,则采用等权代替法。只有一个结点的导线,可以按照等权平均值的原理进行平差计算。

  1)场地大于lkm2或重要工业区,宜建立相当于一级导线精度的平面控制网。

  2)场地小于1k三n2或一般性建筑区,应根据需要建立相当于二、三级导线精度的平面控制网。

  (4)施工现场的平面控制点有效期不宜超过一年,特殊情况下可适当延长有效期,但应经过控制校核。

  (1)场区高程控制网系采用Ⅲ(三)、Ⅳ(四)等水准测量的方法建立,大型场区的高程控制网应分两级布设。首级为Ⅲ等水准,其下用Ⅳ等水准加密。小型场区可用Ⅳ等水准一次布设。水准网的绝对高程应从附近的高级水准点引测(被引用的水准点应经过检查),联系于网中一点,作为推算高程的依据。

  (2)为保证水准网能得到可靠的起算依据和检查水准点的稳定性,应在场地适当地点建立高程控制基点组,其点数不得少于三个,点间距离以50~100m为宜,高差应用I等水准测定。每隔一定时间,或发现有变动的可能时,应将全区水准网与高程控制基点组进行联测,以查明水准点高程是否变动。如经检测证实个别点有较大的变化,应及时求得新的高程值。

  (3)各级水准点标桩要求坚固稳定。Ⅳ等水准点可利用平面控制点,点间距离随平面控制点而定。Ⅲ等水准点一般应单独埋设,点间距离一般以600m为宜,可在400~800m之间变动。Ⅲ等水准点一般距离厂房或高大建筑物应不小于25m、距振动影响范围以外应不小于5m、距回填土边线m。水准基点组应采用深埋水准标桩。

  (5)应在水准点埋设两周后进行水准点的观测,且应在成像清晰、稳定时进行,作业中应遵守下列规定:

  1)Ⅱ等水准视线m,Ⅲ等水准视线m,Ⅳ等水准视线)Ⅱ等水准测站前后视距离之差不得大于lm,Ⅲ等不得大于2m,Ⅳ等不得大于4m;

  3)Ⅱ等水准两点间前后视累计差不得大于3m,Ⅲ等不得大于5m,Ⅳ等不得大于lOm;

  水准点的间距,ManBetX万博宜小于lkm。水准点距离建(构)筑物不宜小于25m;距离填土边线m。建(构)筑物高程控制的水准点,可单独埋设在建(构)筑物的平面控制网的标桩上,也可利用场地附近的水准点,其间距宜在200m左右。

  施工中使用的临时水准点与栓点,宜引测至现场既有建(构)筑物上,引测点的精度不得低于原有水准点的等级要求。

  Ⅲ等水准测量宜采用铟瓦水准尺,Ⅳ等水准测量所使用的水准尺为红黑两面的水准尺。其观测方法宜采用中丝测高法,三丝读数。具体方法如下。

  以上的观测顺序为“后后前前”,在后视和前视读数时,均先读黑面再读红面,读黑面时读三丝读数,读红面时只读中丝读数。

  Ⅲ等水准测量:视线m。观测顺序应为“后前前后”。

  水准测量的关键技术要求即是水准测量的限差要求,不符合限差要求的水准测量成果不得使用。

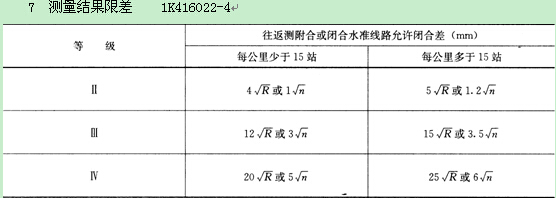

  Ⅱ、Ⅲ、Ⅳ等水准测量均应进行往返测,或单程双线观测,其测量结果应符合表1K416022-4的规定。

  水准网的平差,根据水准路线布设的情况,可采用各种不同的方法。附合在已知点上构成结点的水准网,采用结点平差法。若水准网只具有2~3个结点,路线比较简单,则采用等权代替法。作为厂区高程控制的水准网,一般都构成环形,而且网中只具有惟一的高程起算点,因而多采用多边形图解平差法。这种方法全部计算都在图上进行,可迅速求得平差结果。
